一、裂缝深度检测

1、测试原理

在相等间距条件下，测量跨缝和不跨缝的声传播时间，跨缝声时因绕过裂缝末端使声时加长，由传播声时和探头间距计算缝深。

2、基本假设：

   裂缝附近混凝土质量基本一致

   跨缝和不跨缝检测的声速相同

   跨缝测试的首波信号绕过裂缝末端到达接收换能器

二、依据的规范

   中国工程建设标准化协会标准：超声法检测砼缺陷技术规程（CECS21：2000）

三、裂缝的要求

   缝中无水、泥浆

   裂缝不贯通

   50mm以内，否则信号太弱

   T、R换能器连线与钢筋轴线不平行，最好成45度

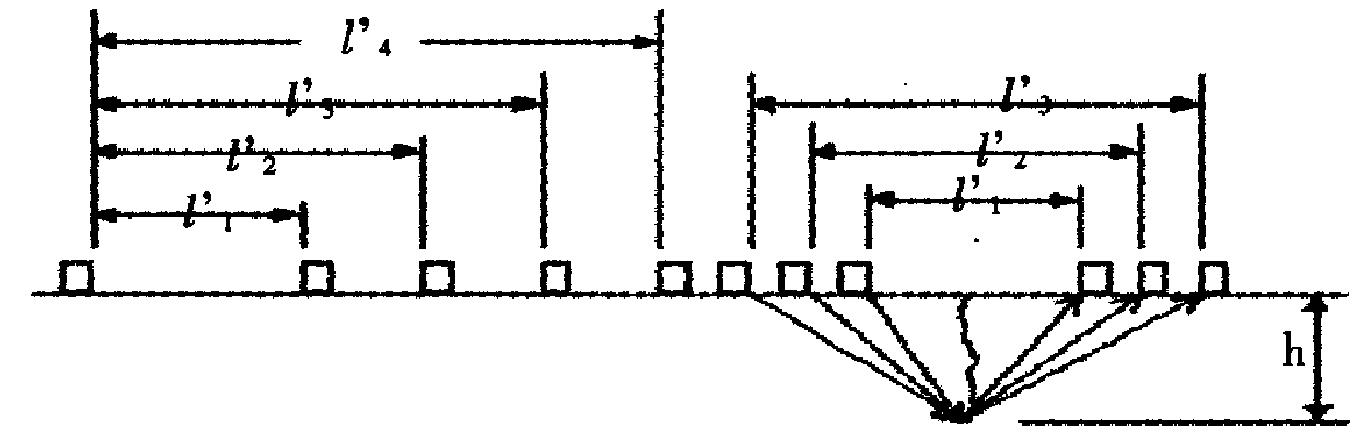

   1、不跨缝声时测量：不同间距L（换能器内边缘间距）测3―5点t ,得到3―5组(L,t)

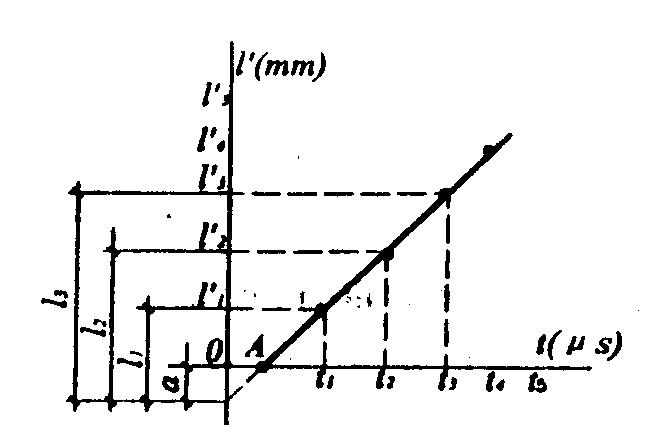

      做线性回归： L，= a + b · t 得到回归系数a,b

      用a对 L 作修正:   L= L， + |a|

      用b计算砼声速:   V= b

    2、跨缝声时测量（ L ，t1）

     换能器跨缝测量声时,间距为L，对应声时为t1

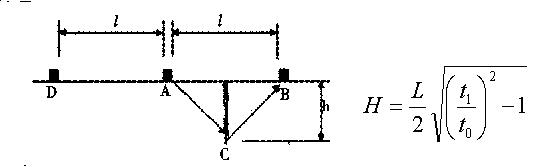

四、裂缝深度的计算：

   对应不同间距，计算裂缝深度

   1、三点平均值法：若发现首波反向，则以此点测距及相邻二点测距的裂缝计算深度h取平均

   2、平均值加剔除法：若未发现首波反相， 由各测距计算缝深求平均深度h，

     剔除L＜h  或L＞3h的数据后再取平均
