SZ-R51S钢筋位置测定仪
  • 产品优势
  • 依据标准
  • 技术指标
  • 标准配置
  • 相关下载
  • 培训视频
    • 产品用途

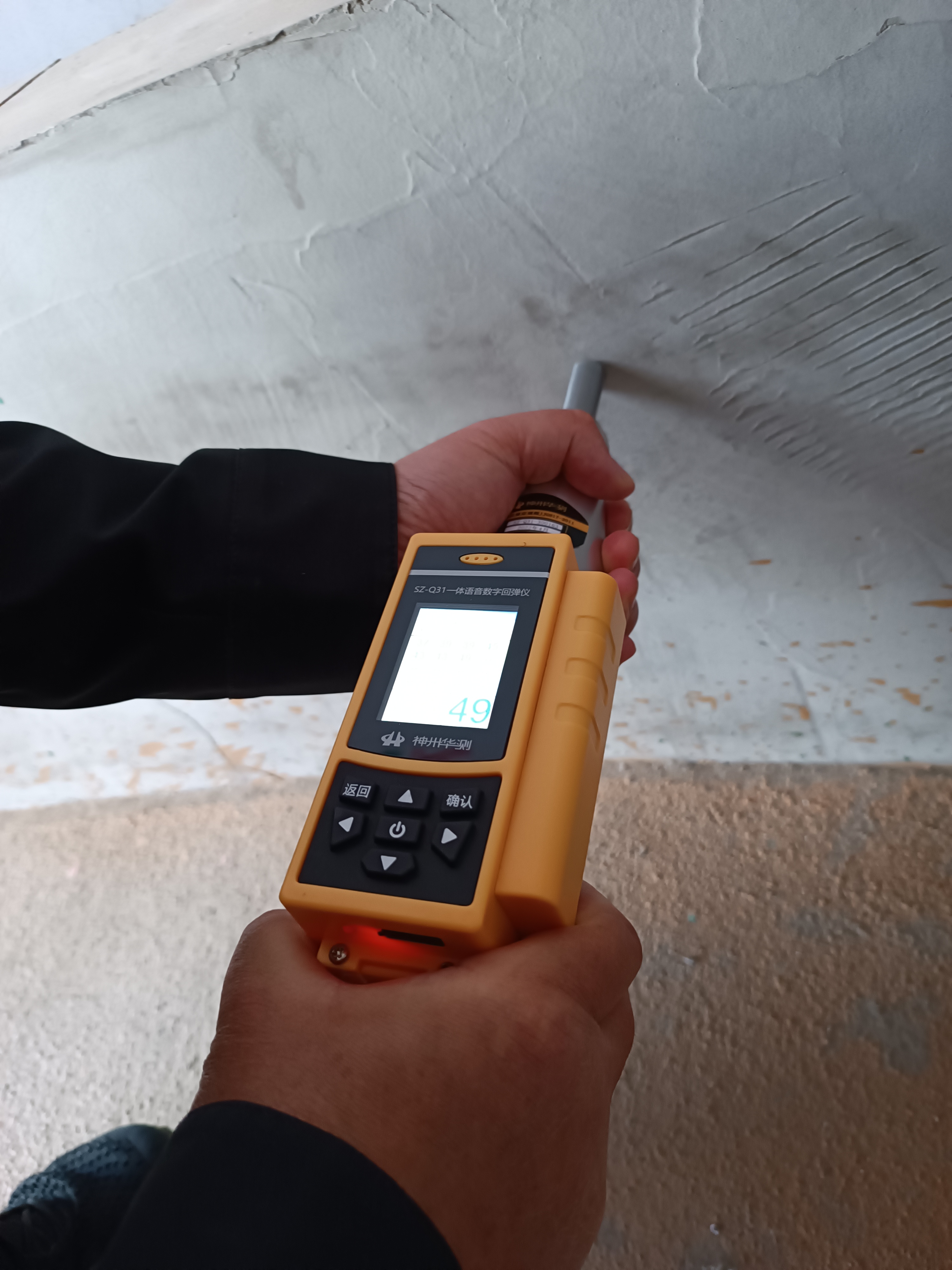

      SZ-R52S一体钢筋位置测定仪用于检测现有钢筋混凝土或新建钢筋混凝土内部钢筋直径、位置、分布及钢筋的混凝土保护层厚度。可以实时准确的“透视”钢筋的位置。
      性能特点
      1、一体化设计。仪器采用一体化设计,使得仪器的使用非常方便。体积小,和iphone6 plus大小基本一致。长宽高分别为165×75×32mm,携带、测试非常方便。
      2、可以“透视”钢筋位置,钢筋定位准确。仪器采用多线圈结构,可以“透视”钢筋的位置,可对钢筋准确定位。
      3、防水防尘防摔设计。仪器采用包胶设计,防水级别可以达到IP54,还可以防摔坏。
      4、可估测测试钢筋直径。
      5、大容量SD卡存储。4G的大容量空间,用户可以随心所欲的保存数据,而不用担心空间容量。
      6、U盘式数据传输方式。仪器进入传输方式,在电脑上可以当作一个移动U盘,直接拷贝数据。
      7、有箍筋修正功能。仪器具有箍筋修正功能,在有箍筋的结构中,对钢筋保护层厚度的测试更加准确。
      8、测试速度快。采用ARM高速采集系统,仪器的反应速度快。
      9、内置大容量锂电池。仪器采用大容量的锂电池,在高清晰、大尺寸液晶屏的情况下仪器的使用时间长达20小时。
      10、功能强大的专业windows数据分析处理软件。以图形的方式表示测试结果,可以直接生成Word检测报告或将数据导入Excel,方便快捷。
      主机的主要界面

  功能选择

  测试界面

数据查看

系统设置

1548312427454350.png 1548312463626177.png 1548312531667018.png 1548312555843170.png
  •
依据规范
《混凝土中钢筋检测技术规程》JGJ/T152-2019
《混凝土结构工程施工质量验收规范》 GB 50204-2015
《建筑结构检测技术标准》 GB/T50344-2004
《混凝土结构设计规范》(2015 版) GB50010-2010
《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2016
《混凝土结构现场检测技术标准》GBT/50784-2013
《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009
  • 钢筋直径适应范围

    Ф6mm~Ф50mm

    保护层厚度范围

    第一量程:6mm~90mm;第二量程:7mm~190mm

    保护层厚度最大允许误差



    第一量程

    第二量程

    ±1mm

    2~60

    2~60

    ±2mm

    60~70

    60~80

    ±3mm

    80~90

    80~90

    ±4mm

    90~100

    90~120

    ±5mm



    120~160

    ±6mm



    160~190

    直径测量范围

    Ф6mm~Ф50mm

    直径测量最大允许误差

    ±1档

    工作环境要求

    环境温度:-10℃~+40℃ ;相对湿度:<90%RH

    电磁干扰:无强交变电磁场;不得长时间阳光   直射







主机



USB传输线



充电器

资料袋

(内含光盘、用户手册、出厂合格证)


003.png 004.png 7.png
