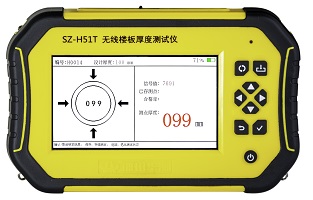

SZ-H51T无线楼板测厚仪

SZ-H51T无线楼板测厚仪



产品用途

     用来自动测量非金属板(如混凝土,岩土,玻璃板等)的厚度,具有厚度测量、数据分析、数据存储与输出等功能,是一种便携式、使用方便、测量精确的智能化厚度测量仪。


依据规范

   《混凝土结构工程施工质量验收规范》GB50204-2015


性能特点

      1、接收探头和发射探头均采用无线设计,配备2根支杆,检测人员站着无需蹲下即可完成测试;

      2、主机和接收探头均带有方向指示,可以指示楼板下发射探头的位置,方便检测人员快捷的锁定发射探头的位置,提高了工作人员的测试效率;

      3、 仪器测试精度高,稳定性好。能够智能判读并锁定楼板厚度,减少人为误差,降低劳动强度;

      4、 探头采用注塑加工方式,一次成型,坚固耐用,且探头底面采用高质量耐磨层,提高了探头的使用寿命;

      5、仪器延长杆和探头之间有专业的防坠落装置,避免了大探头坠落摔坏;

      6、测试距离大。测试距离高达900mm;

      7、采用新一代主机,体积小巧,外壳包胶设计,手感舒适;

      8、大尺寸彩屏,界面设计清晰优美、操作简洁;

      9、硅胶按键防尘防水,手感舒适;

      10、锂电池可拆卸充电或者直接用充电宝充电,方便现场使用;

      11、主机充电口采用Type-C接口(市面常见充电器均可给主机充电);

      12、大容量存储卡16G, 存储无忧;

      13、功能强大的专业的windows数据分析处理软件。可以图形的方式表示测试结果,可以直接生成Word检测报告,方便快捷。



技术指标

       厚度测量范围 :40mm~900mm

       示值最大误差 :40 ~ 600mm   ±1mm

                                 601~800mm   ±2mm

                                 801~900mm   ±3mm

 工作环境要求

         环境温度:-10℃~+40℃   相对湿度:<90%RH

电磁干扰:无强交变电磁场   不得长时间阳光直射

电池:主机为可拆卸大容量锂电池组,可连续工作达40个小时以上,发射探头可连续工作为20小时,接收探头可连续工作为20小时。

体积重量:

 主   机:  体积:195x124x50(mm)   重量:618g

 发射探头: 体积:Φ98X114 (mm)     重量:303g

 接收探头: 体积: Φ110X115 (mm)     重量:355g



标准配置

主机

探头(发射、接收)

传输线

延长杆








报话机

充电器(主机、接收、发射)

资料袋(内含光盘、用户手册等)

仪器箱









主机主要界面

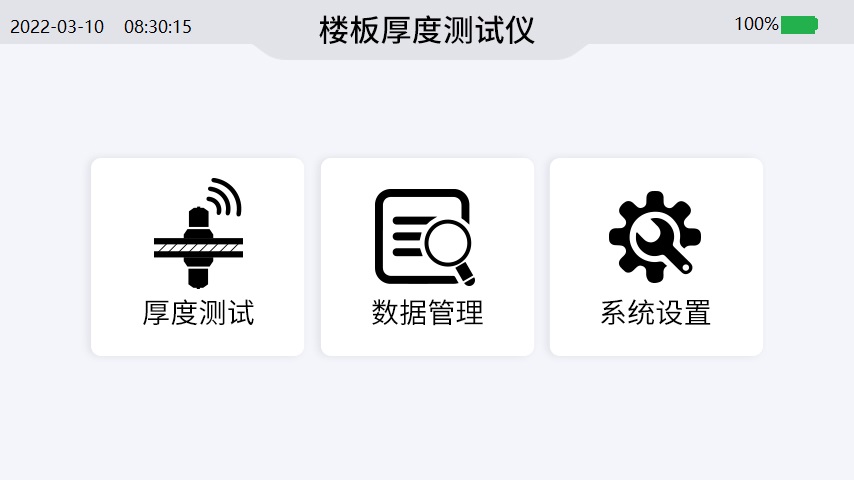

   功能模块界面

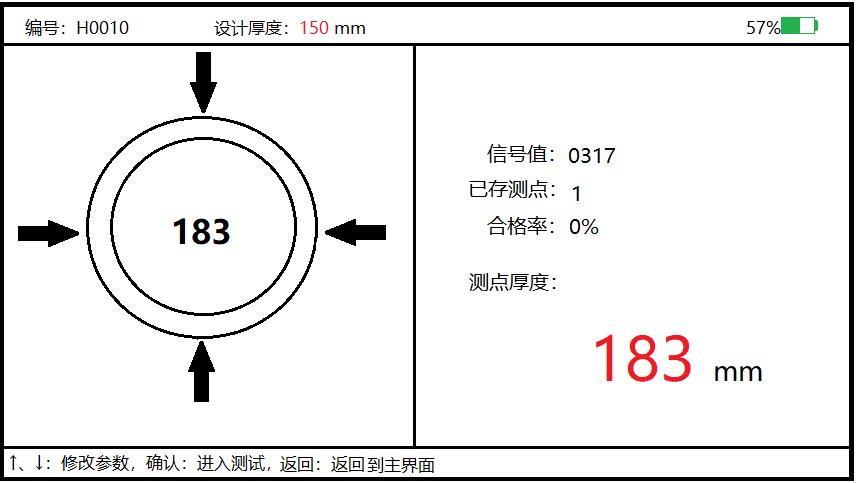

厚度测试界面

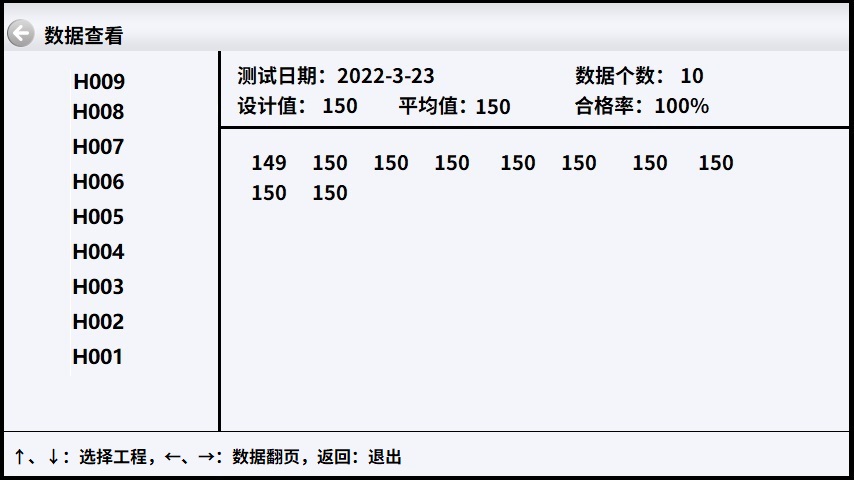

数据查看界面

日期设置界面









数据处理软件

     机外软件具有强大的数据分析和处理功能。数据的USB口传输;可对数据进行统计分析并根据规范得出初步的结论;可生成多达6种的word报告;可将测试的网格数据、剖面数据以图示的形式直观的显示给用户;可将数据导入Excel,方便用户进行下一步分析处理。


总体界面

数据打印列表

数据图示显示
